串口服务器

安全加固的 ESP32-S3 双模式串口网关工程。项目将 UART、USB CDC、TCP 客户端、TCP 服务器、Web 管理页和 SD 日志整合到单一固件中，适合做串口设备联网、现场调试、数据采集网关和多终端透传。

项目功能介绍

本项目由自研硬件平台与嵌入式固件两部分组成，面向串口设备联网、现场运维和数据采集场景，提供从底层串口接入到网络通信、Web 管理和本地日志存储的一体化方案。

• 软件部分：基于 ESP32-S3 与 Arduino 框架开发，支持客户端模式与服务器模式切换，集成 UART 透传、USB CDC 调试、TCP 通信、Web 管理页面、AT 指令配置、EEPROM 参数保存、SD 卡日志记录以及安全加固机制。
• 硬件部分：自定义设计了配套控制板，板上集成 ESP32-S3、双路 UART 接口、SD 卡槽、电池检测、电源控制、状态指示灯与功能按键，可直接作为串口联网网关或现场调试节点使用。
• 工程交付：仓库同时提供固件源码、原理图、PCB、3D 视图和实物图，硬件已经完成打板贴片并经过实物验证，硬件源文件可通过嘉立创 EDA 直接打开。

项目亮点

• 单固件双模式：同一份代码可在客户端模式和服务器模式之间切换。
• 双串口通道：UART2 负责主透传链路，UART1 提供独立调试/采集通道。
• Web 管理界面：支持串口监视、日志查看、配置修改、客户端查看和电源控制；服务器模式下补充了 captive portal 重定向，连接热点后访问任意 HTTP 地址可回到设备首页。
• SD 卡日志：支持异步批量写入、按模式和通道分目录保存、可选时间戳；日志预览页使用按偏移分页，保留首页、上页、下页和尾页导航，避免为统计总行数整文件扫描 SD 卡。
• EEPROM 持久化：保存运行模式、波特率、客户端 ID 和 WiFi 配置。
• 安全加固：统一输入校验、帧格式检查、白名单过滤、错误计数、超时与来源封禁。

适用场景

• UART 设备远程联网透传
• 多终端接入的本地串口采集网关
• 带 Web 运维面的嵌入式串口服务器
• 需要本地日志落盘的现场调试设备

运行模式

快速开始

1. 环境准备

• Arduino IDE 或 Arduino CLI
• ESP32 Arduino Core 3.3.8
• WiFiManager 2.0.17
• FastLED 3.10.3
• Windows PowerShell 5.1 或更高版本

2. 编译

.\compile.ps1

说明：脚本会调用 Arduino CLI，并将产物输出到 build/esp32.esp32.esp32s3。

• 默认使用与 Arduino IDE 一致的 ESP32-S3 板卡选项执行增量编译
• 默认使用 Arduino CLI 的临时构建目录，尽量贴近 Arduino IDE 的构建行为
• 默认将 Arduino CLI 输出直接显示到终端，避免逐行写日志拖慢构建
• 如需强制全量重编，可执行 ./compile.ps1 -Clean
• 如需压缩终端输出，可执行 ./compile.ps1 -NoVerbose
• 如需同时保存编译日志，可执行 ./compile.ps1 -LogToFile
• 如需固定构建目录，可执行 ./compile.ps1 -BuildPath .\build\esp32.esp32.esp32s3

3. 烧录

.\build_and_flash.ps1 -Port COM5

说明：该脚本会直接调用 Arduino CLI 完成 compile、upload 和 verify，默认走临时构建目录以贴近 Arduino IDE。

4. 首次启动建议

1. 上电后通过 USB 串口观察基础状态。
2. 如果处于客户端模式且未配置 WiFi，设备会自动进入配网模式。
3. 如果处于服务器模式，设备会启动 SoftAP、Web 页面和 TCP 服务。
4. 服务器模式下连接热点后，可直接访问 http://192.168.1.1/，或打开任意 HTTP 地址由 captive portal 自动跳转到设备首页。
5. 日志预览页默认打开尾页，并支持首页、上页、下页、尾页四种分页导航。
6. 进入 Web 页面或发送 AT 指令完成参数调整。

文档导航

• 文档中心
• 硬件设计资料
• 系统架构
• 模块说明
• 配置与接口
• 构建、烧录与运维
• 安全设计

硬件设计资料

项目文档已补充硬件视图整理，包含原理图、PCB 图、3D 仿真图与实物图对应说明，适合在阅读代码、查看引脚定义和做结构装配时交叉对照。

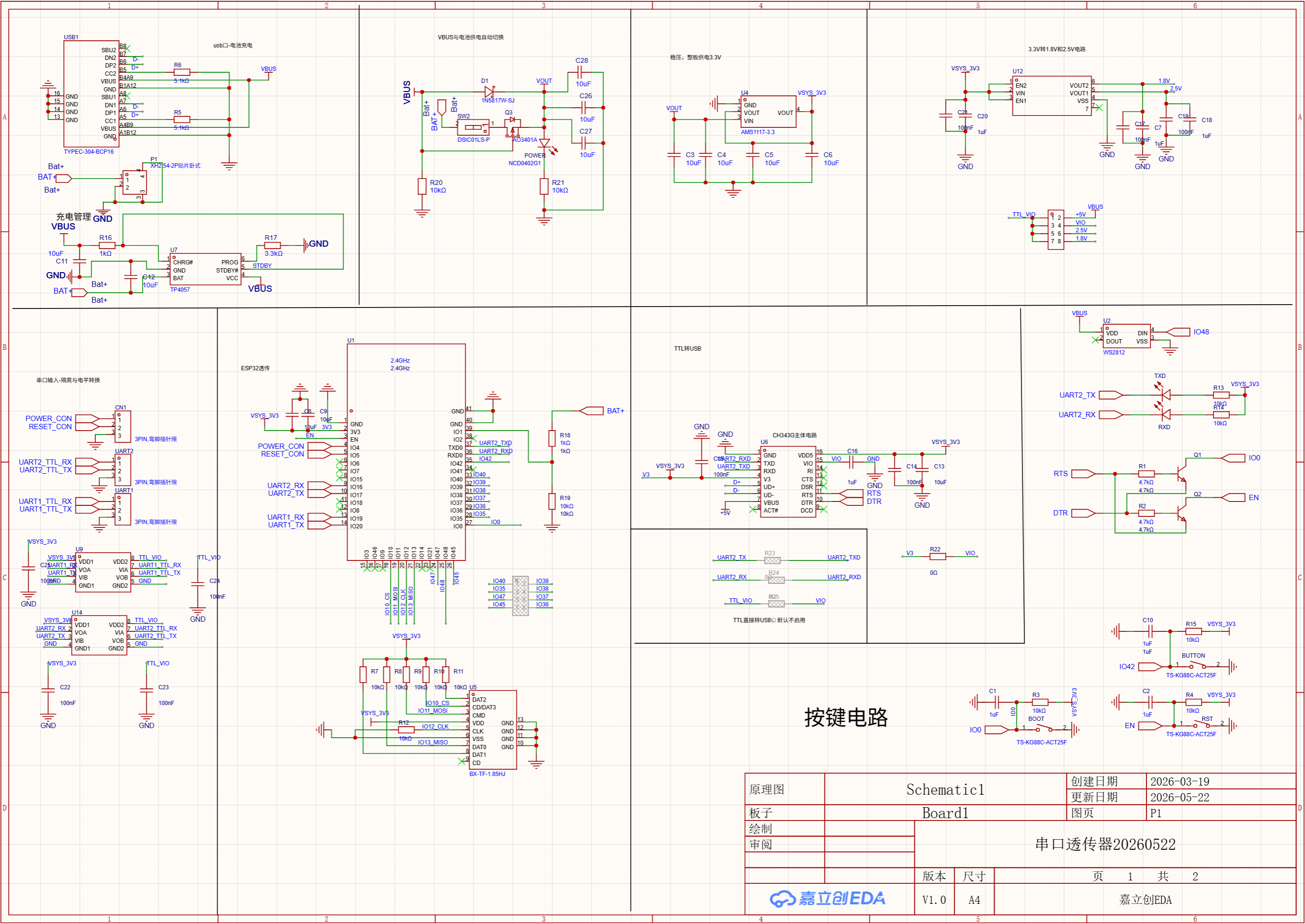

原理图

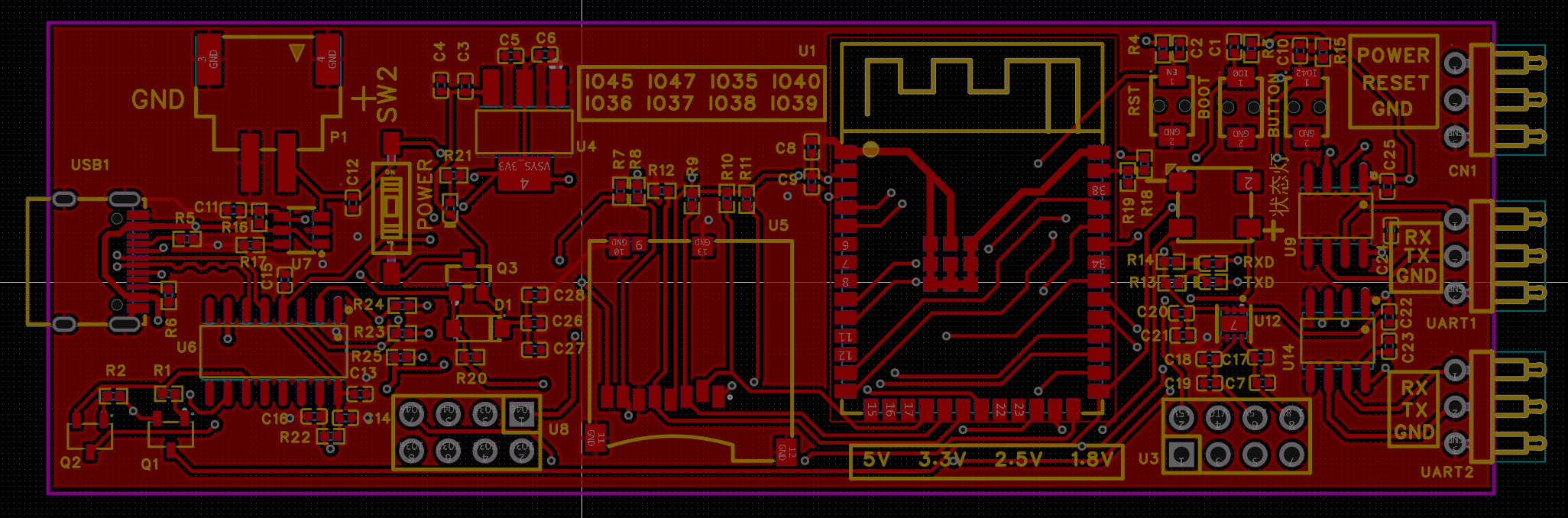

PCB 正面

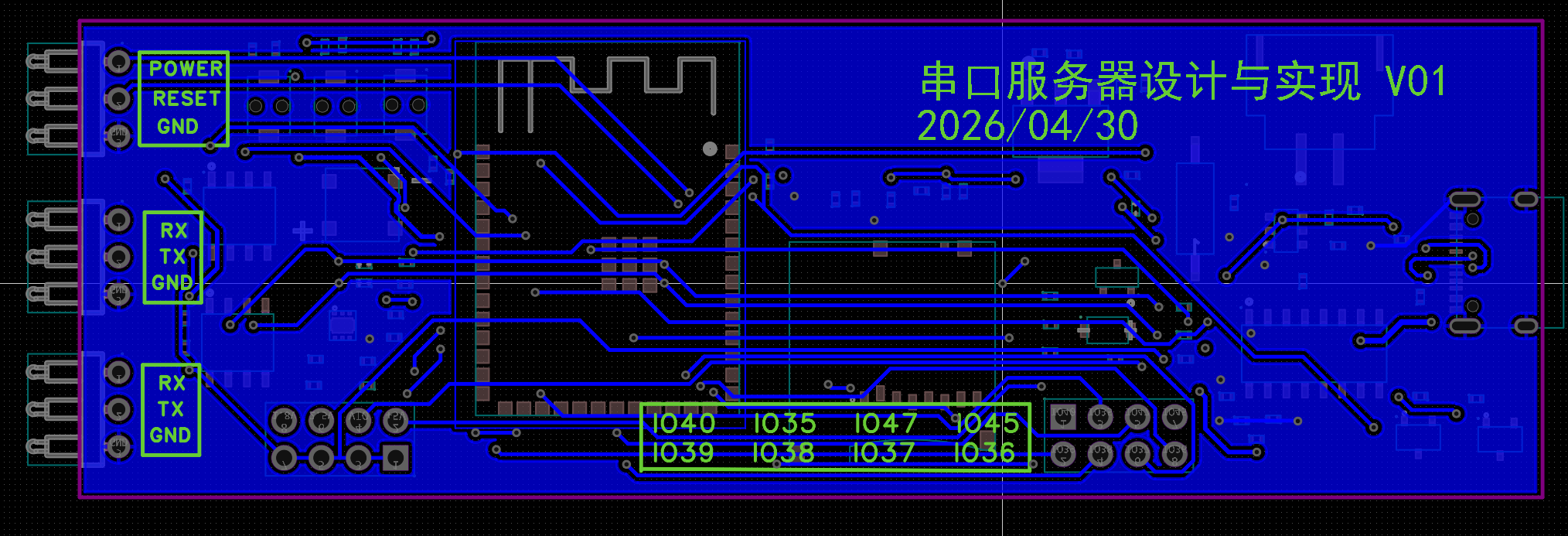

PCB 背面

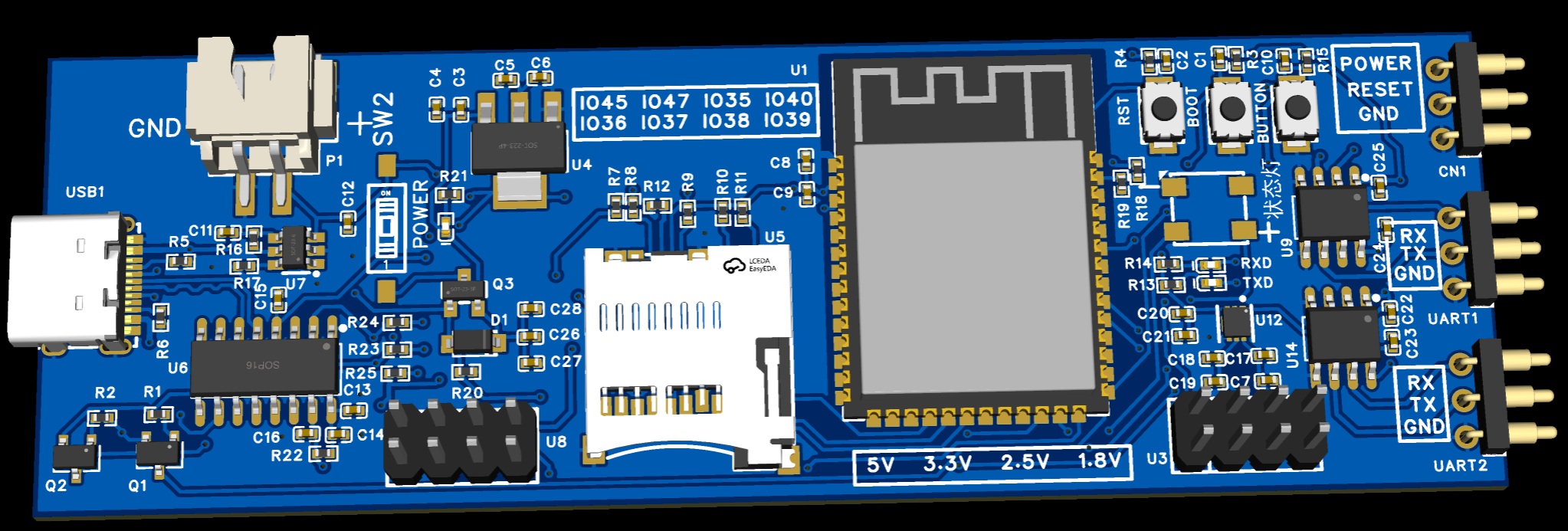

3D 仿真图

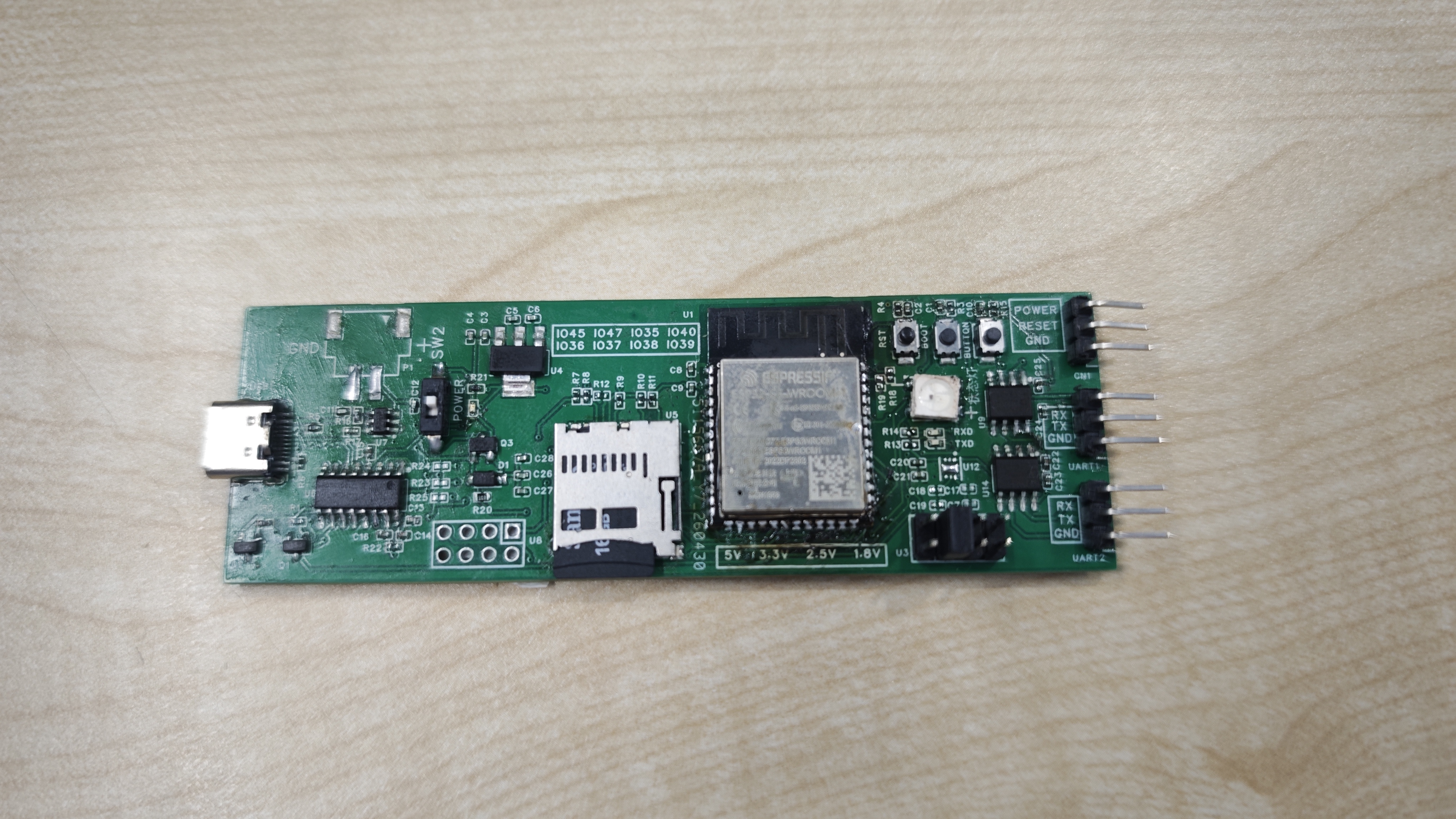

实物图

• 硬件设计资料总览
• 重点包含原理图、PCB 正反面、3D 仿真图与实物图的接口分布、按键位置、SD 卡槽与 UART 接口对照
• 本项目硬件已经完成打板与贴片，并基于实物进行了功能验证
• 上传的硬件源文件可使用嘉立创 EDA 直接打开，源文件位于 PCB/dual-mode-uart-enhanced_v0.8.dsn

仓库结构

.
|-- dual-mode-uart-enhanced.ino   # 主入口、全局配置、setup/loop
|-- client_server_mode.ino        # 客户端/服务器模式状态机
|-- config_management.ino         # EEPROM、默认配置、按键切换
|-- uart_interrupt.ino            # UART1/UART2 DMA 与 TCP 发送缓冲
|-- uart_utility.ino              # USB AT 指令与本地串口透传入口
|-- web_server.ino                # Web 管理页面与 HTTP 路由
|-- battery_sd_management.ino     # 电池监测、SD 卡、日志落盘
|-- security_hardening.h/.ino     # 安全帧、白名单、超时与封禁
|-- compile.ps1                   # Arduino CLI 编译脚本
|-- build_and_flash.ps1           # 编译后烧录脚本
|-- PCB/                          # PCB 设计源文件和导出文件
`-- doc/                          # 详细工程文档（含硬件设计资料）

硬件摘要

更完整的接线与配置说明见 配置与接口、硬件设计资料 和 硬件源文件。

参与贡献

欢迎通过 Issue 或 Pull

许可证

本项目使用 GNU GPL v3 许可证。
