Lakubo - Lapak UMKM Boyolali

Mayoritas pelaku Usaha Mikro Kecil dan Menengah (UMKM) di Kabupaten Boyolali mengandalkan pemasaran konvensional dengan minim adopsi platform digital. project ini bertujuan mengembangkan sistem informasi E-Marketplace untuk memudahkan pelaku UMKM memasarkan produk secara online. Sistem E-Marketplace ini dirancang menggunakan Diagram Konteks, Diagram Jenjang, DFD, ERD, dan Relasi Tabel. Metodologi project meliputi wawancara, studi pustaka, pengembangan sistem menggunakan PHP, Laravel, dan MySQL. Tampilan website menggunakan Tailwind CSS, sementara versi mobile Android menggunakan Kotlin dan XML. Adopsi E-Marketplace diharapkan memperluas jangkauan pemasaran UMKM, meningkatkan penjualan, dan memudahkan pencarian produk. Dengan sistem ini, pelaku UMKM dapat mengoptimalkan potensi pasar online, meningkatkan daya saing bisnis, dan berkontribusi pada pertumbuhan ekonomi Kabupaten Boyolali.

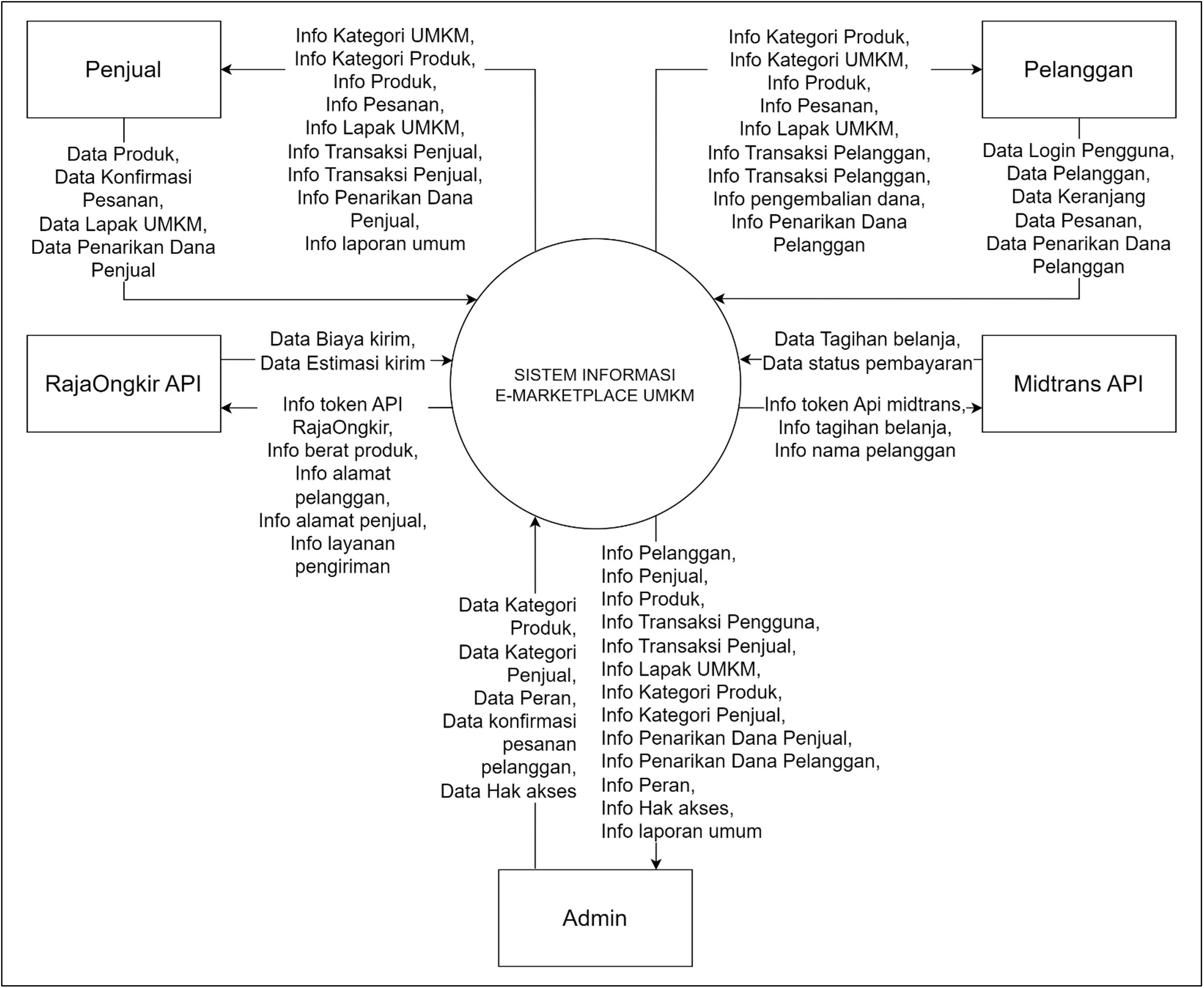

Diagram Konteks

Diagram konteks pada Sistem Informasi E-Marketplace UMKM Boyolali ini menggambarkan aliran data untuk admin, penjual, dan pelanggan.

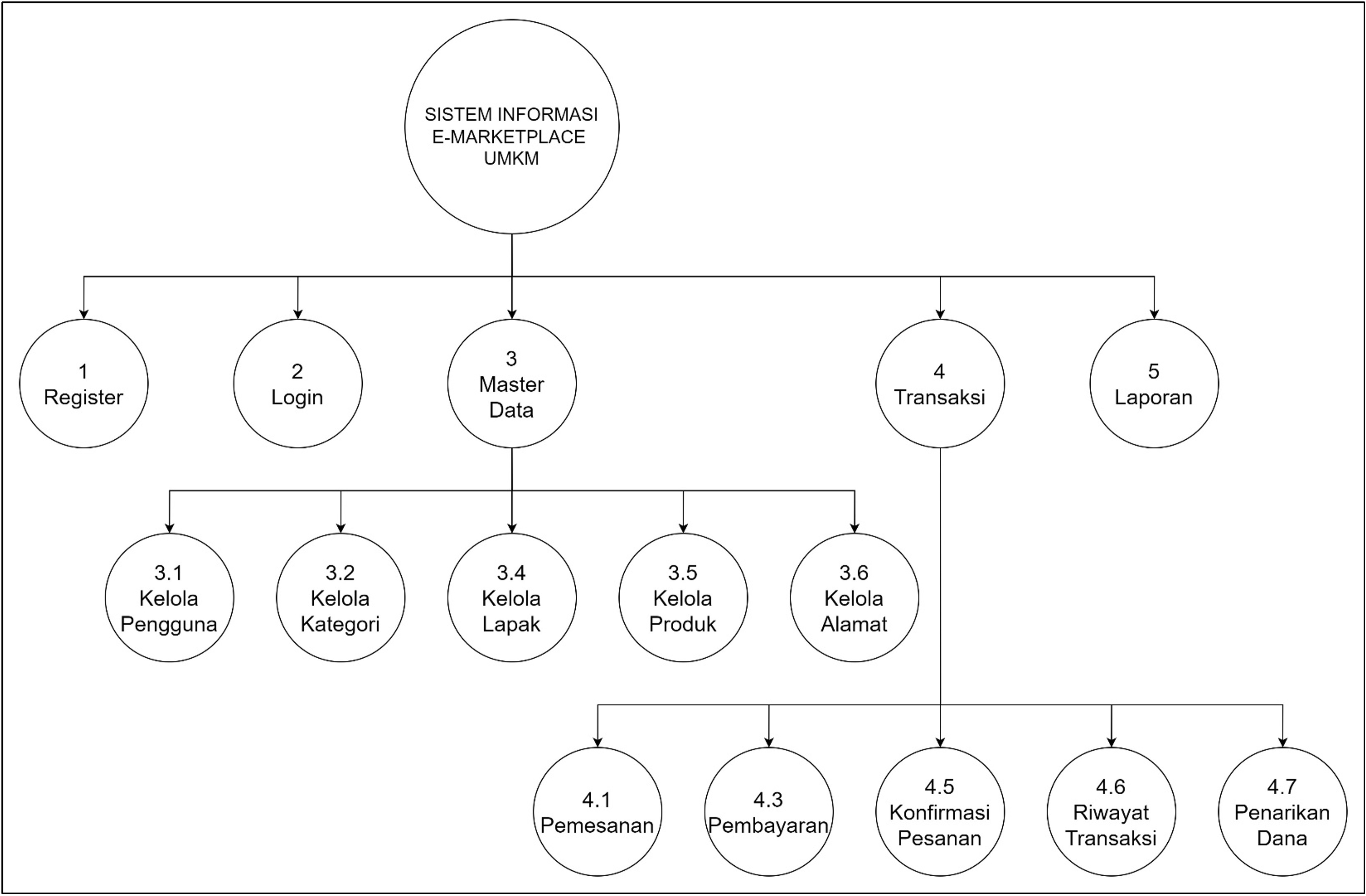

Diagram jenjang

Diagram jenjang pada Sistem Informasi E-Marketplace UMKM Boyolali ini menggambarkan struktur dari sistem yang menggambarkan semua proses yang ada di sistem.

Data Flow Diagram (DFD)

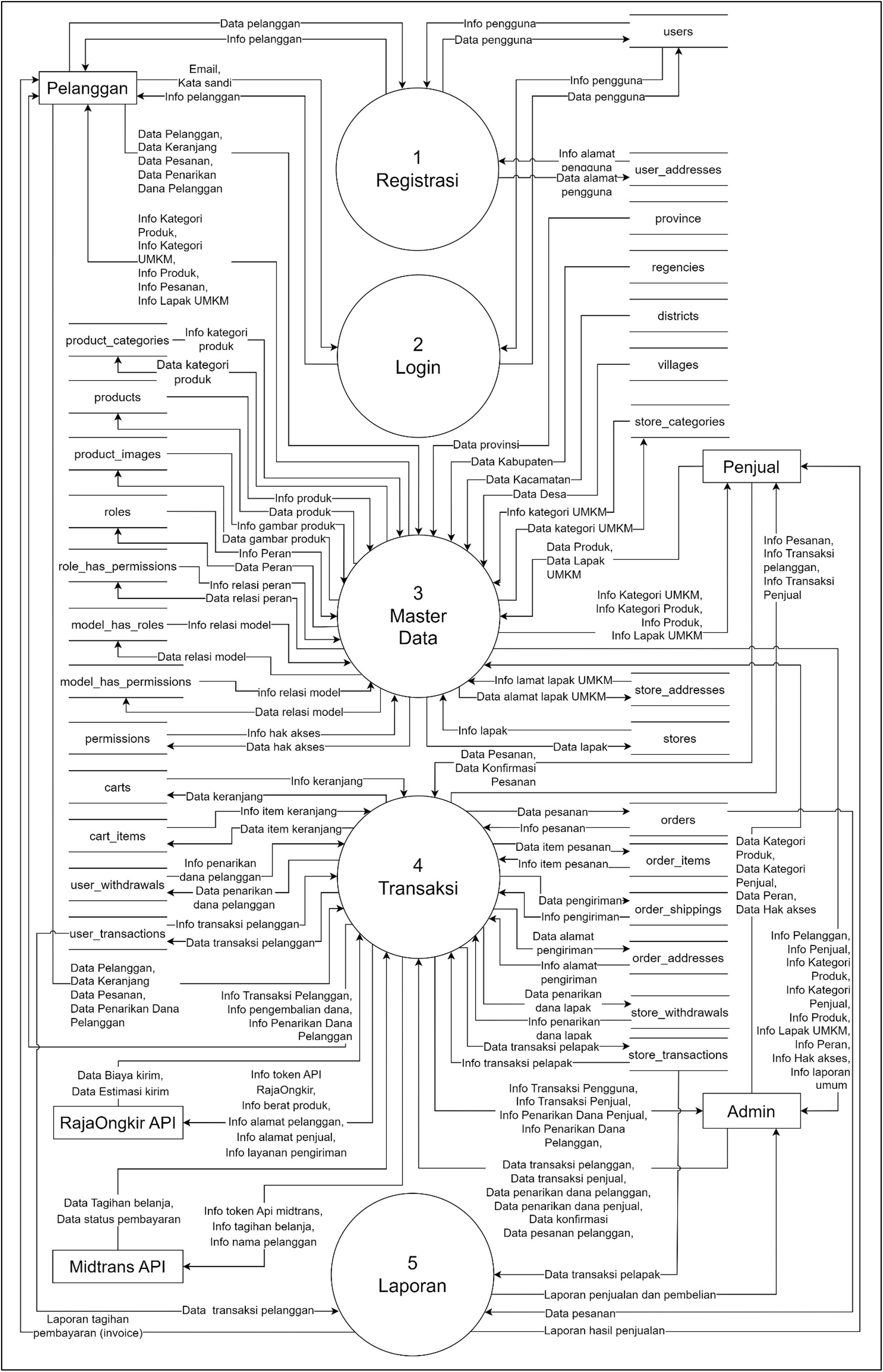

DFD Level 1

DFD level 1 disini menggambarkan alur proses 1,2,3,4 dan 5 pada diagram jenjang yaitu proses Register, Login, Master Data, Transaksi, dan Laporan.

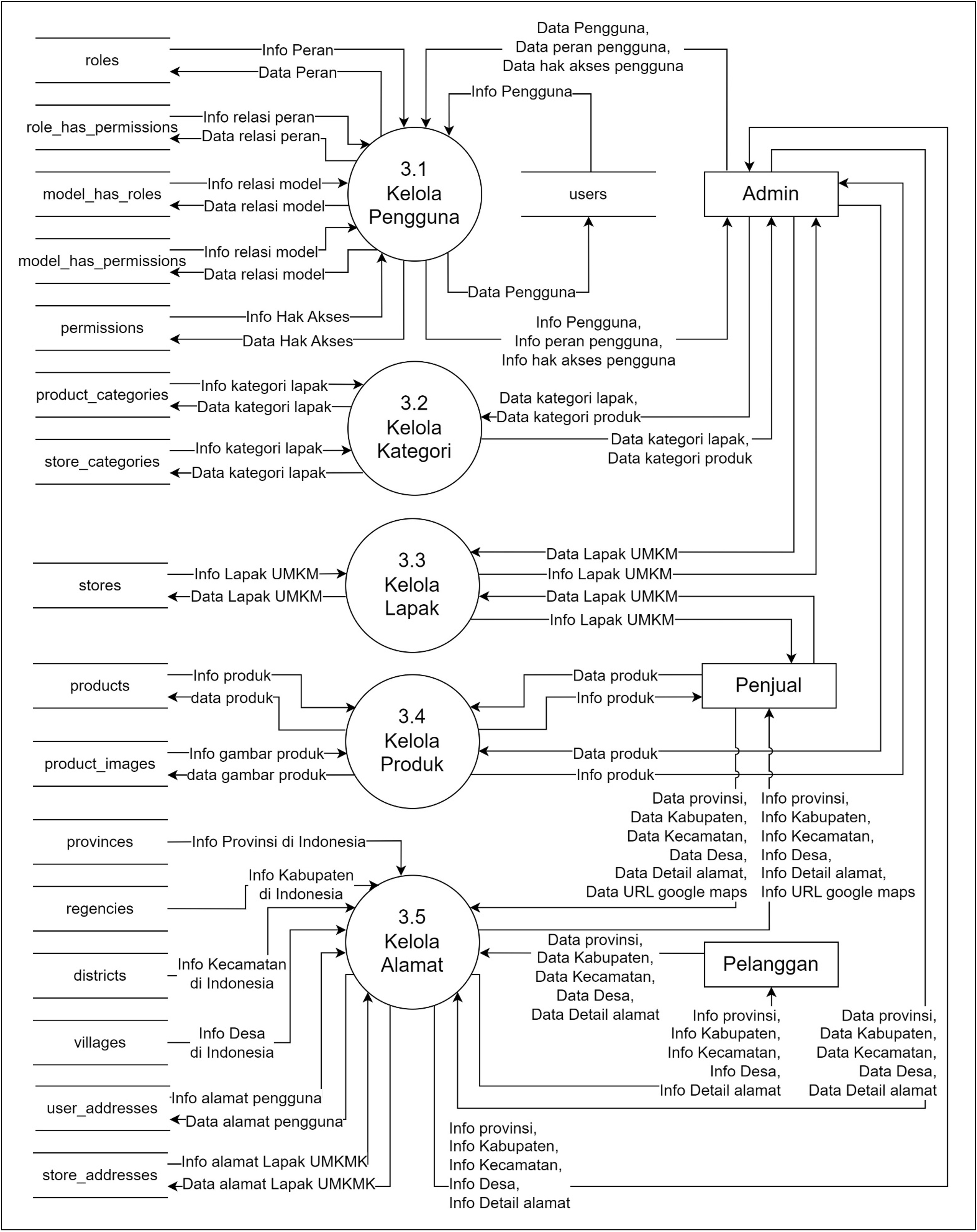

DFD Level 2 Proses 3

DFD level 2 proses 3 disini menjabarkan alur proses level 2 proses 3 pada diagram jenjang yaitu proses master data.

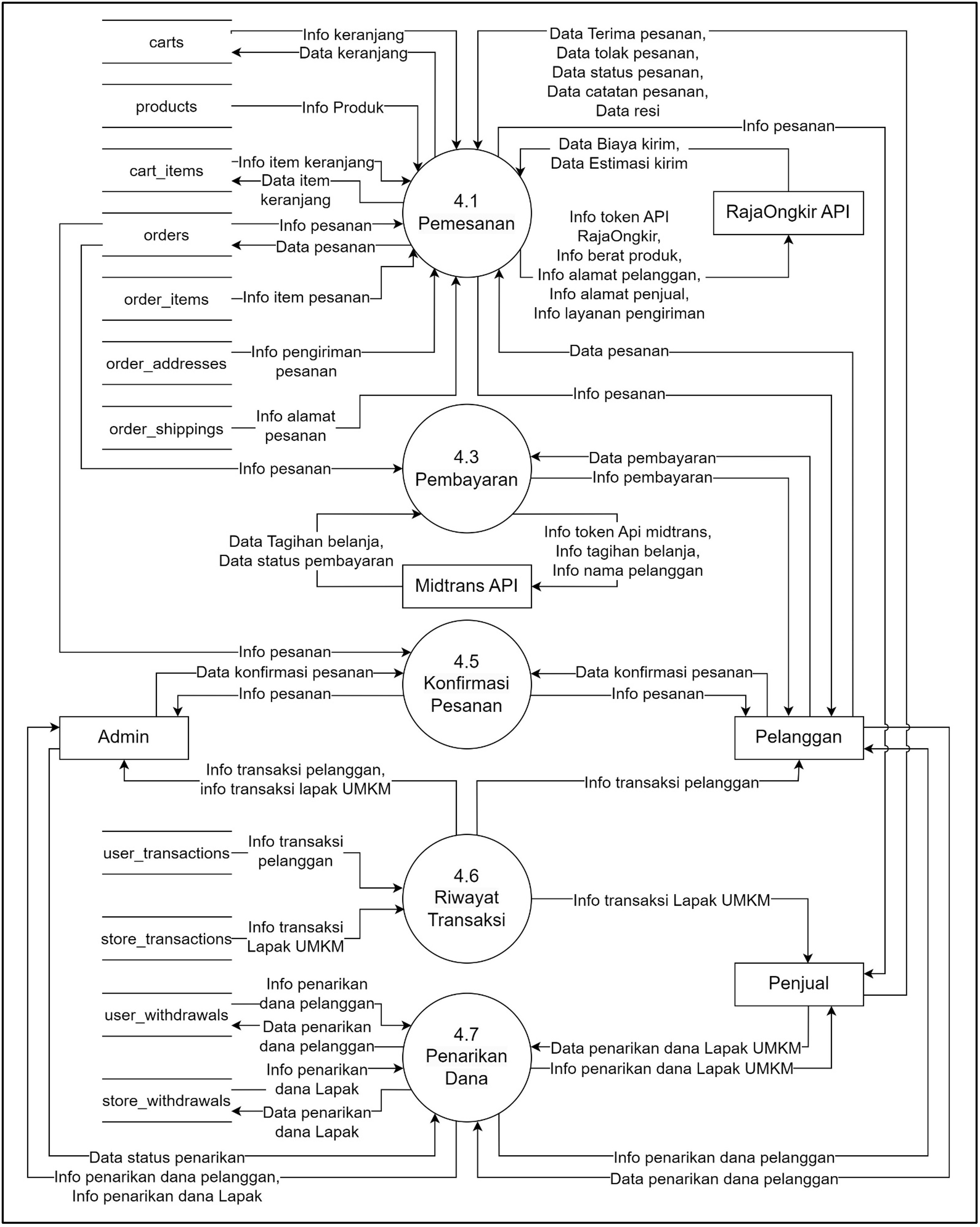

DFD Level 2 Proses 4

DFD level 2 proses 4 disini menjabarkan alur proses level 2 proses 4 pada diagram jenjang yaitu proses Transaksi.

ERD

Entity Relationship Diagram (ERD) pada Sistem Informasi E-Marketplace UMKM Boyolali ini menjelaskan tentang semua hubungan antar entitas yang digunakan pada project ini.

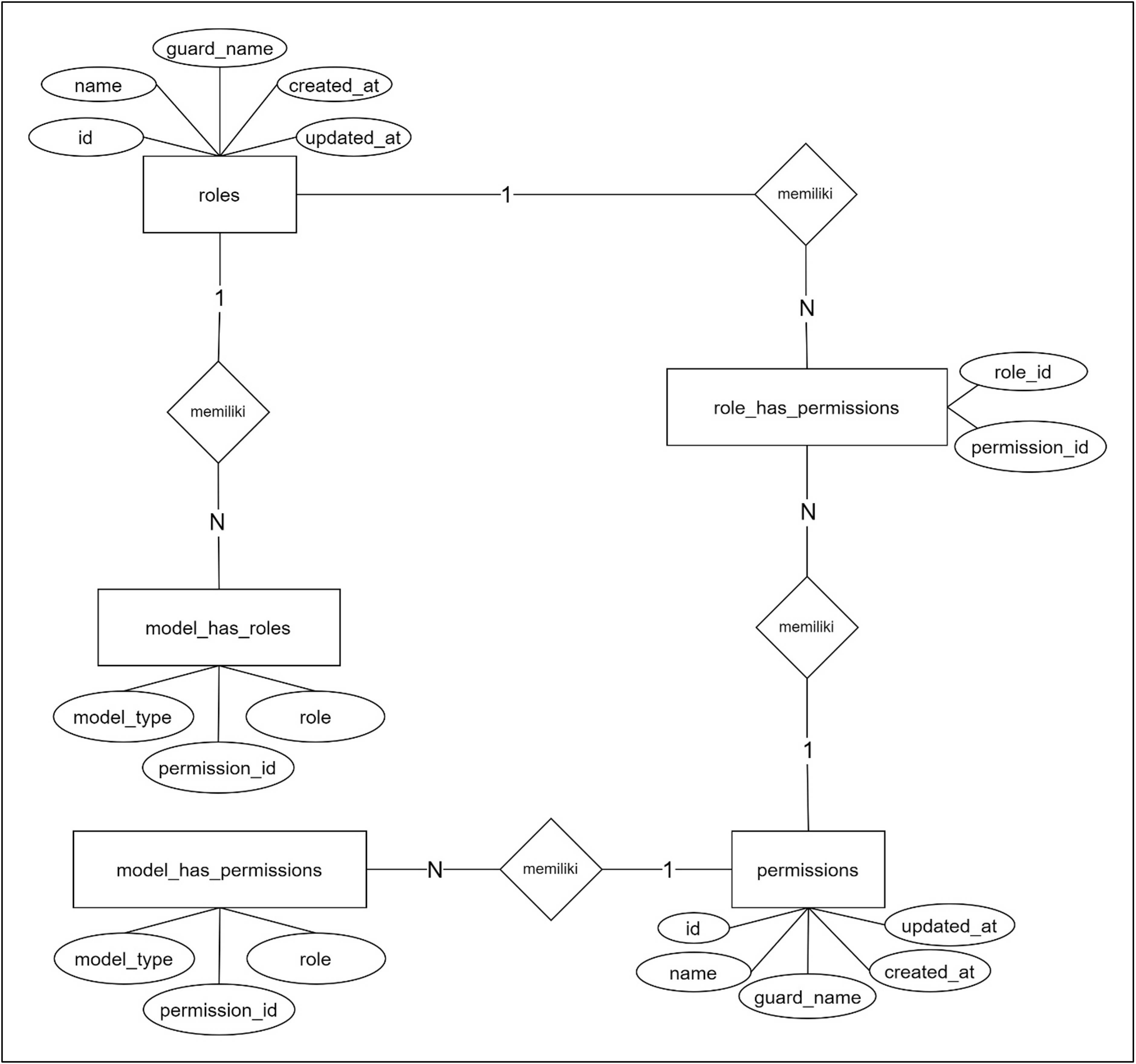

ERD untuk Peran dan Hak Akses

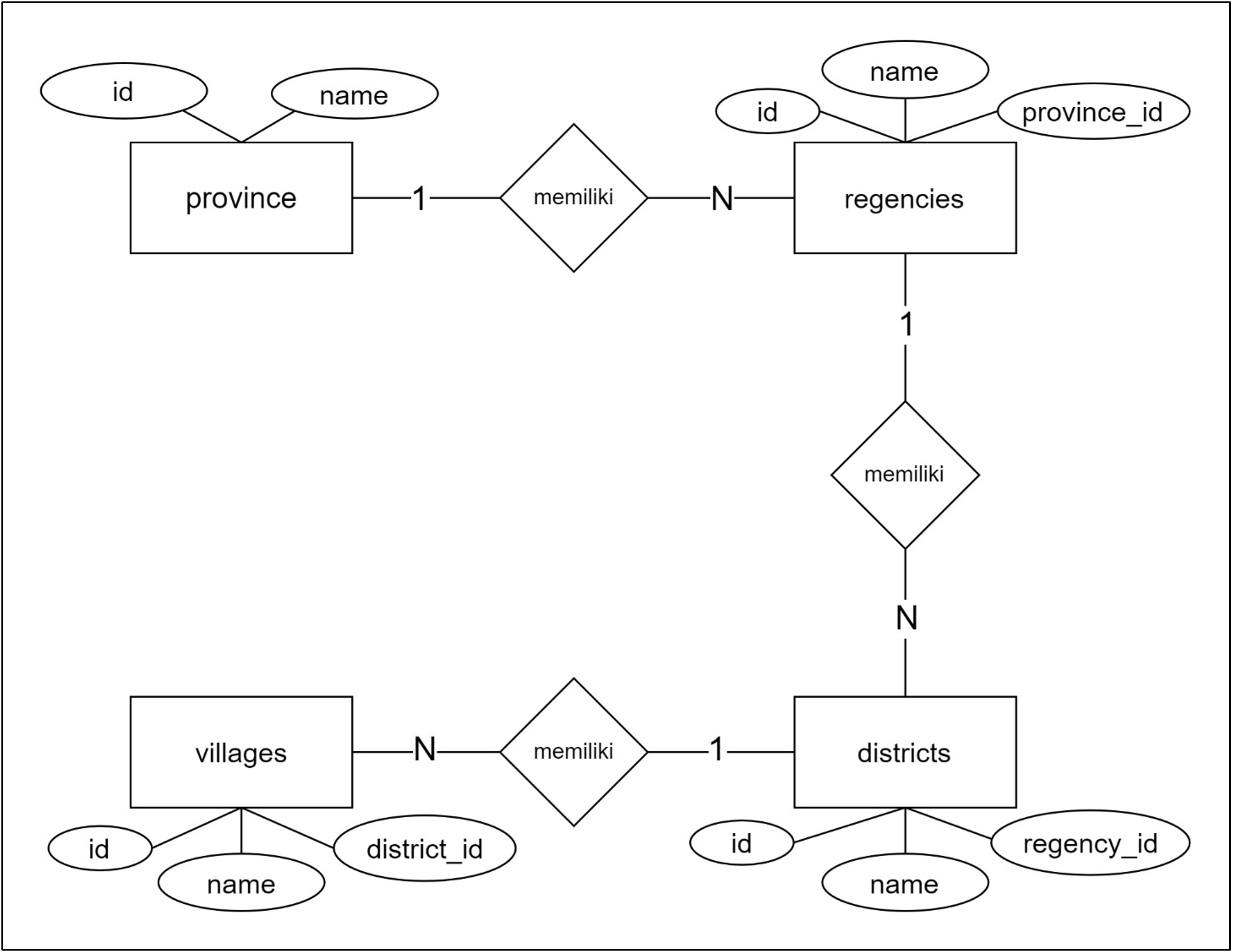

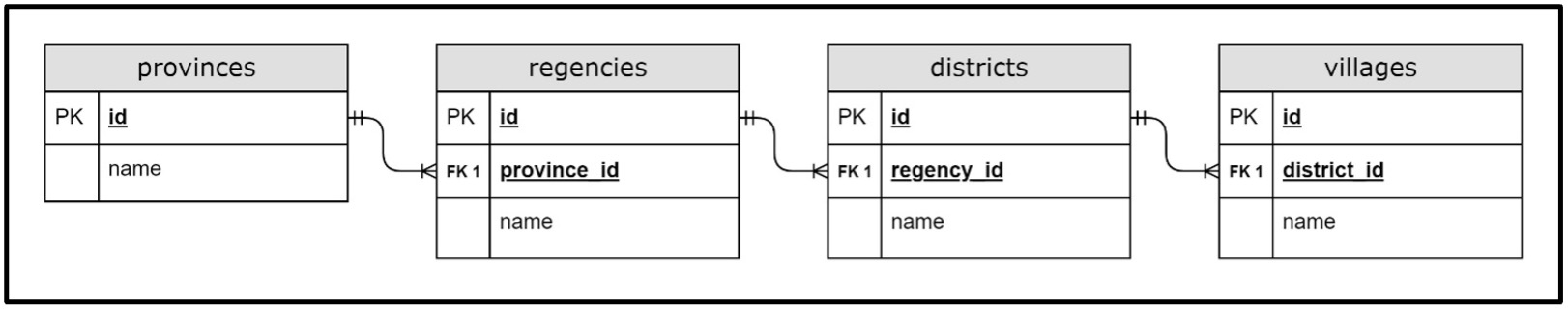

ERD untuk data wilayah seluruh indonesia

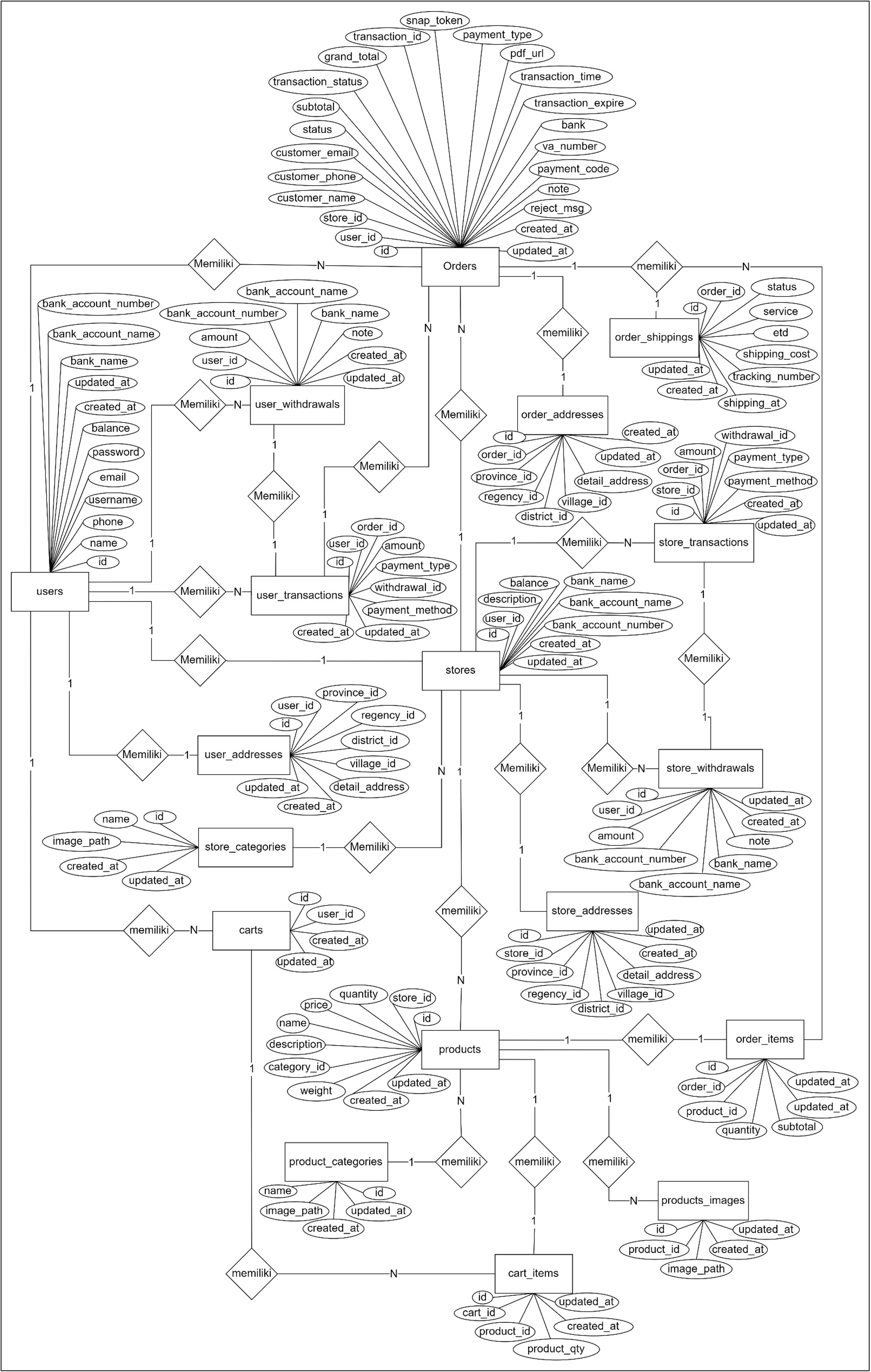

ERD sistem utama

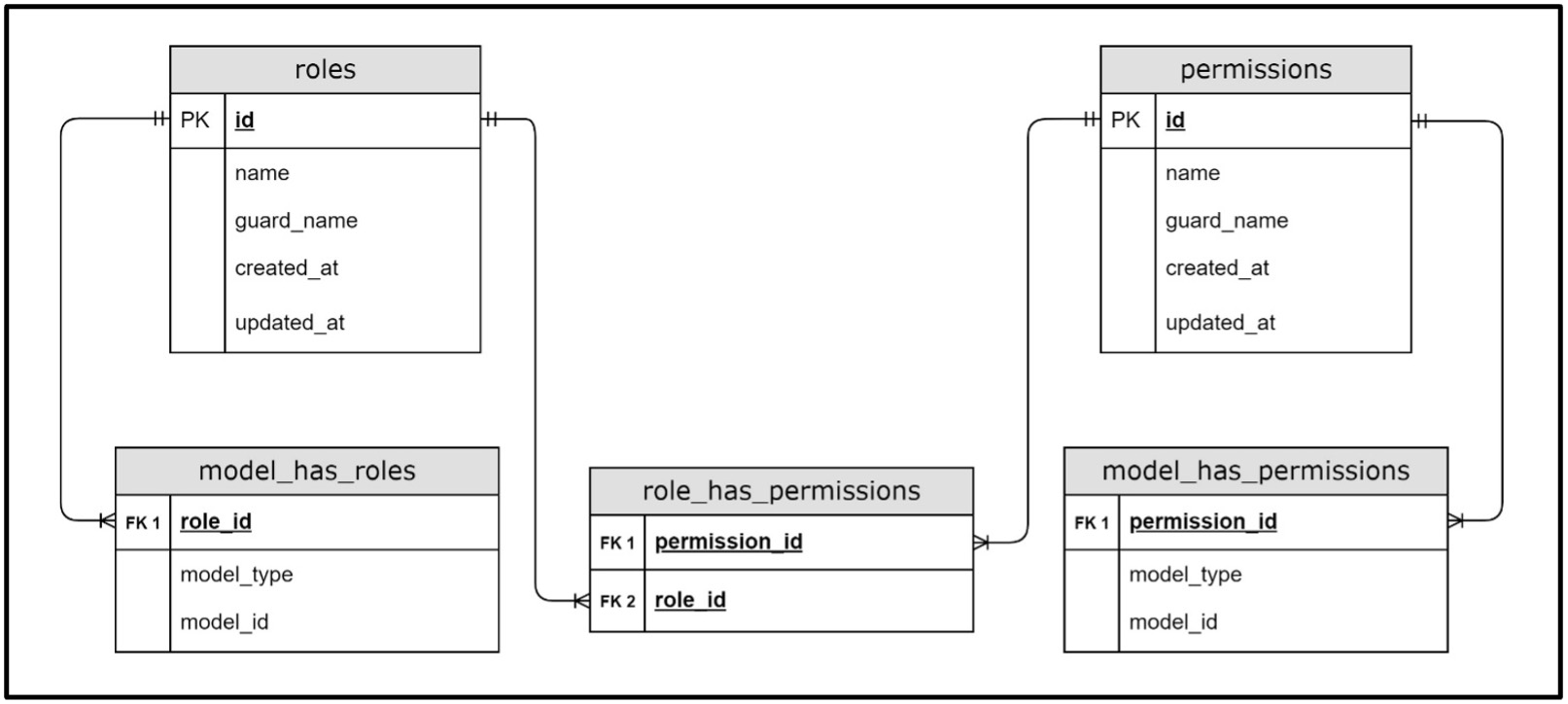

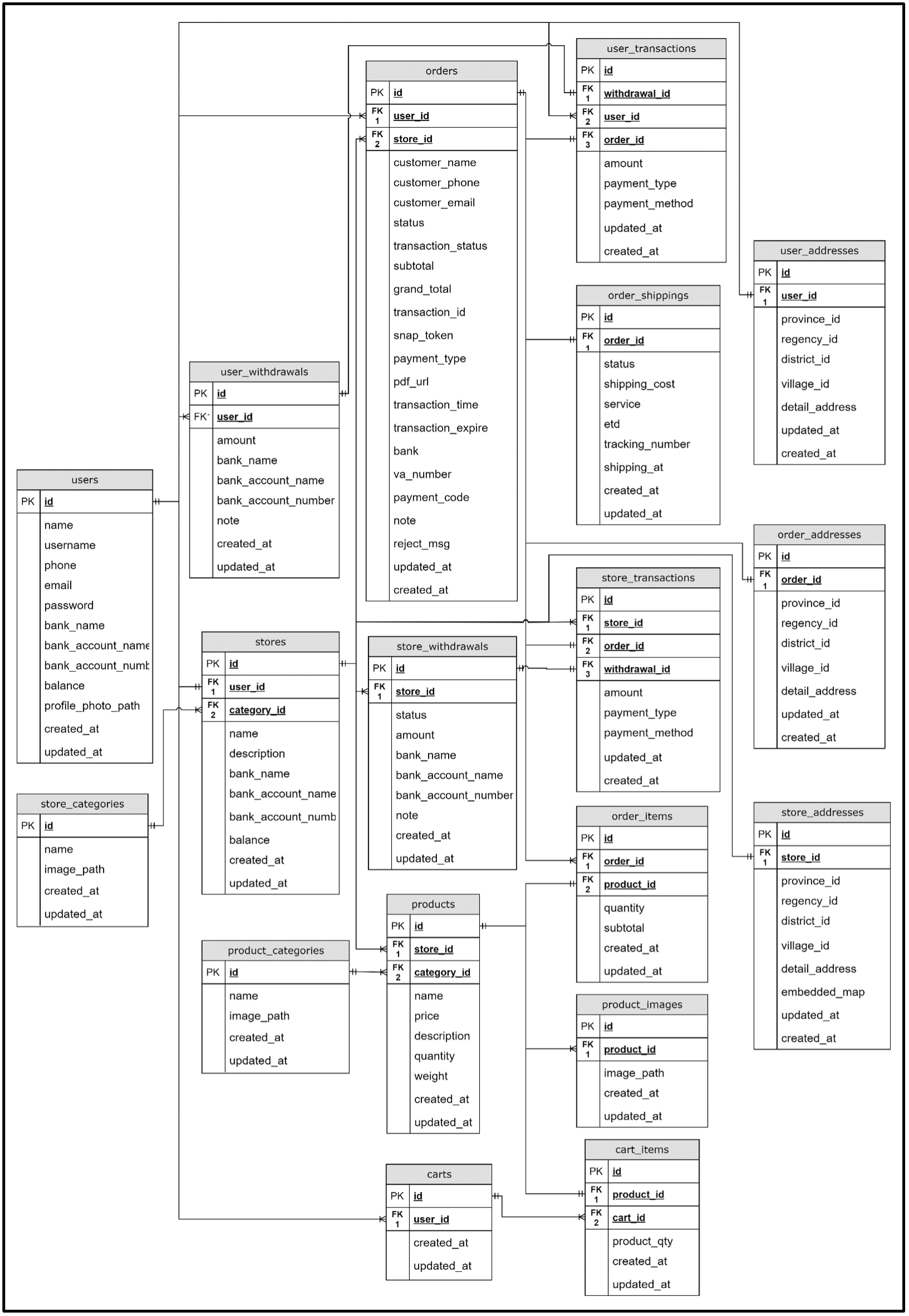

Relasi Tabel

Desain relasi tabel pada Sistem Informasi E-Marketplace UMKM Boyolali ini menampilkan relasi antar tabel yang digunakan dalam project ini.
