所以我们把论文、参考 PPT 和素材库放进同一个工作流，让 Astra 有参考地画，再通过局部修改慢慢调到满意。
把它 git 到本地，连上你自己的素材库，再把论文、方法和喜欢的参考图交给 Astra。构图、配色、生图、做成可编辑 PPT，都可以让它来。你负责看效果、指出哪里不对，不满意就继续改～
没有素材库也没关系，可以从这里公开的素材开始用。我们也可以一起攒：好看的布局、箭头、小图标、网格和曲面，慢慢积累起来，下一张就不用从零想了。
看到其他论文里好看的方法图、框架图，就放进同一个 PPT。整张图可以收，喜欢的图例、箭头和局部放大设计也可以单独留一页。
不用整理得很正式，标出你喜欢什么就够了： 这张的布局、那张的配色、这个图例、这种字体……顺手留下论文标题和链接，之后也方便找回去。
论文告诉 Astra 方法是什么，参考 PPT 帮它理解 你想画成什么样。素材库不只是贴图仓库，也可以在生图前提供视觉参考。
把本地路径交给 Astra 就好，不需要公开上传。没有自己的库，也可以从下面的素材开始；有愿意分享的组件，欢迎一起攒～
📎 打开我们的绘图素材库 ↗ · 在线共编 · 可下载 PPTX
我把自己攒的参考 PPT 开放出来了，先抛砖引玉～大家都可以编辑，有更好看的图、配色、布局或小组件，欢迎直接添进去，让这本素材库越攒越好看。如果你在里面认出了自己的图——老师好，拜师申请先递上了 🙇
拿去参考，也欢迎往里添。补充时顺手留个作者和来源链接，已有素材尽量保留；下载到本地后，把路径交给 Astra 就能用。
想讨论绘图、交流研究，也欢迎加我联系方式来聊～我主要关注 图像 / 视频生成与世界模型，有兴趣可以一起做些有意思的工作。联系方式在
。
科研图也可以可爱一点。小机器人、老师和学生、记忆盒子、视频传送带……一共 48 个，分成四组，挑喜欢的用～
| 基础图标 | 角色与交互 |
|---|---|
 |  |
查看全部 48 个图标 · 下载 PNG 素材包 · 方法模块 · 空间与操作
这组是生图做的白底 PNG 素材页，适合拿来找感觉或做插图。注意：不是已经抠好的透明小图标，也不是可拆开编辑的 PPT / SVG。

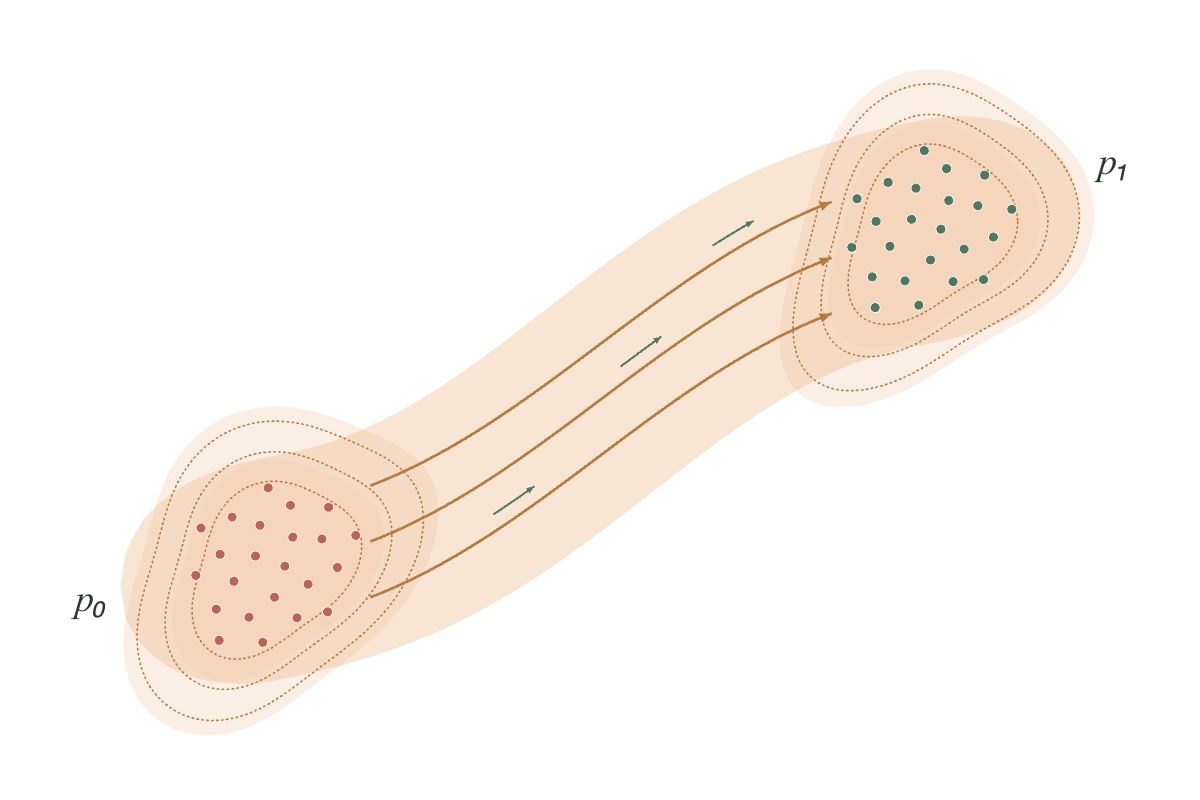

分布、网格、曲面、路径这些，不想每次重画。清爽一点，或带一点波纹感，都收在这里了。

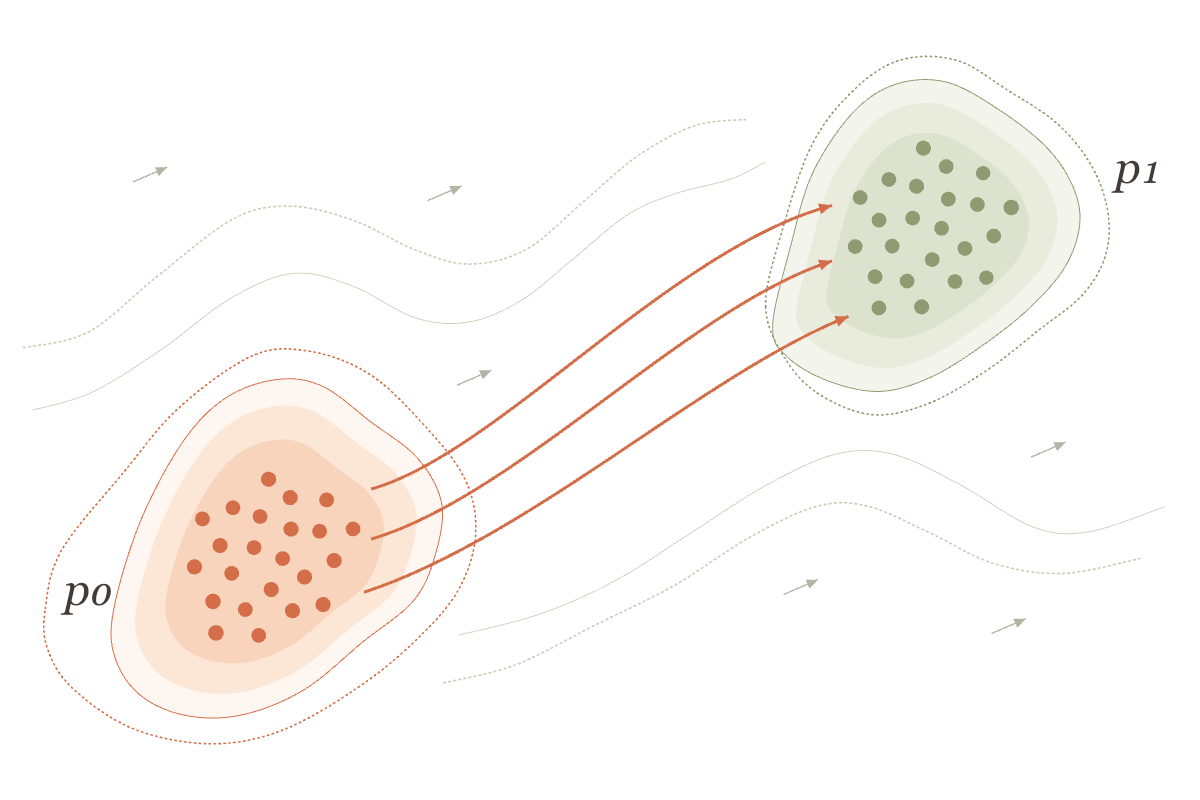

| 带点波纹的平面 | 曲面上的输运 |
|---|---|
 |  |

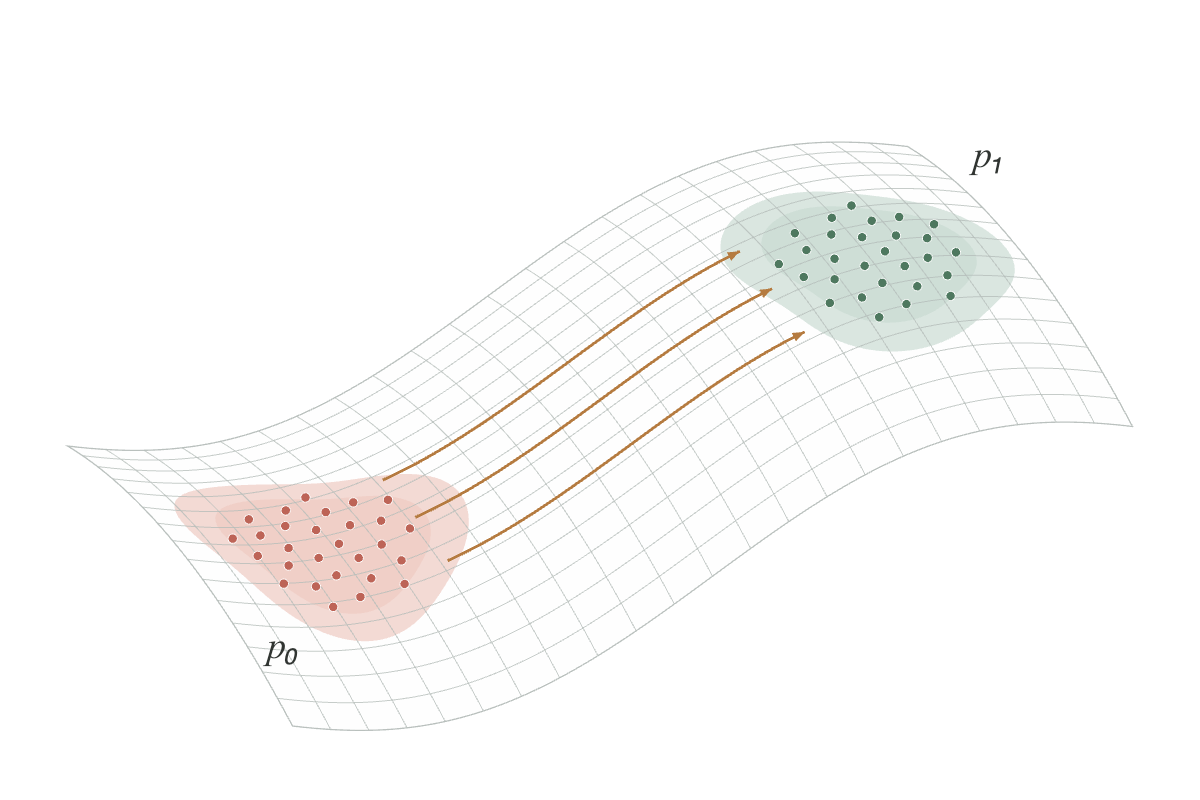

| 浅杏色、灰绿和赭色，给平面留一点起伏。 可编辑 PPT · PPT 实际预览 · SVG | 用固定视角的网格与曲面路径表达空间关系。 可编辑 PPT（第 2 页） · 示例说明 |
还收了一版清爽的平面：看预览 · 下载 PPT（第 1 页）。文字、点、网格和线都可以分别改。

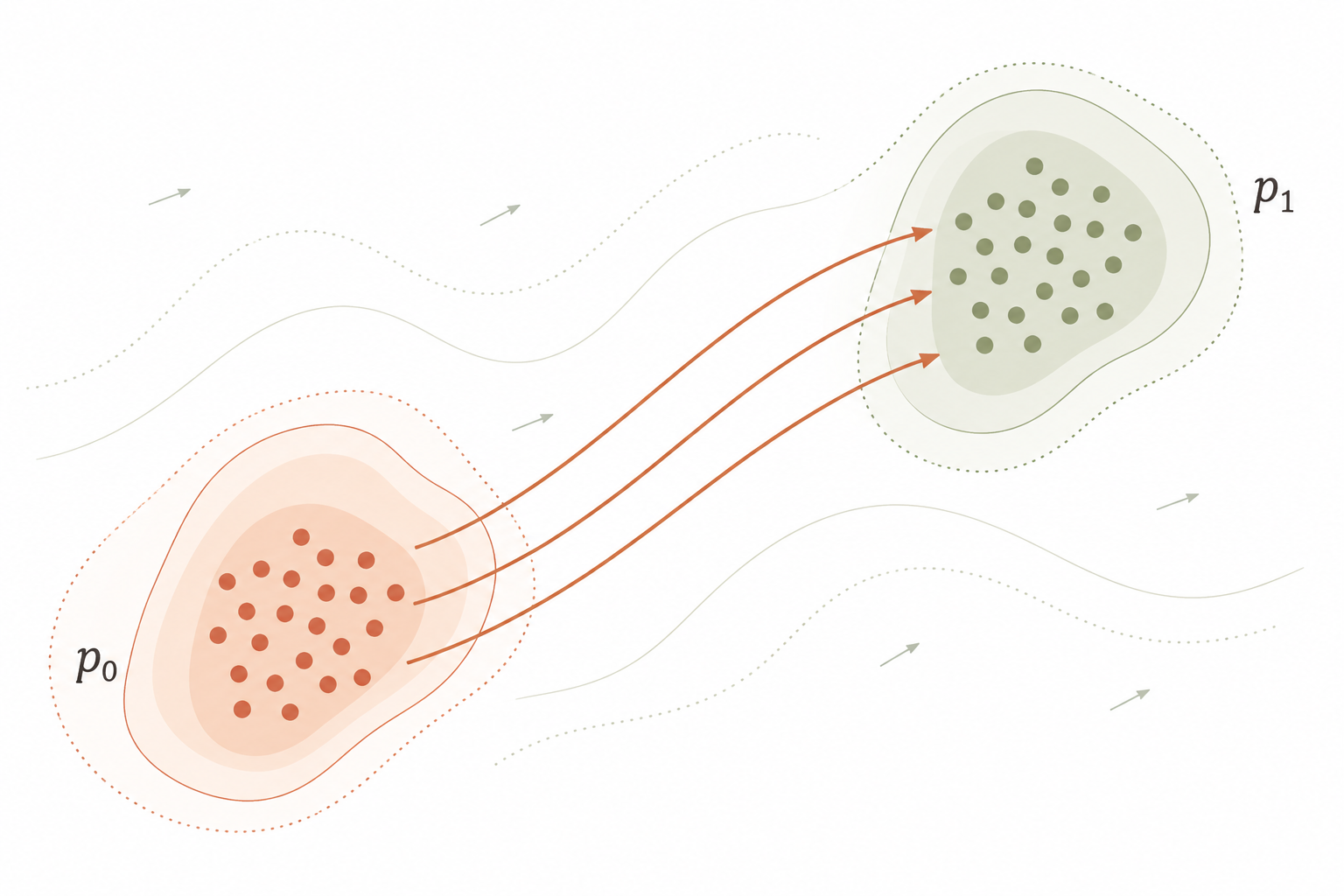

左边展示的是确认风格的生图原稿；PPT 是按这个方向重新搭出来的可编辑版本，细节不会逐像素相同。这里能看 PPT 实际预览和说明。不是把整张图片贴进 PPT，就说它可编辑了。
这些是几何示意，不是实验结果；色块也不是测量得到的置信区间。这里的 3D 是固定视角的平面图，能编辑，但不能像三维模型一样转着看。

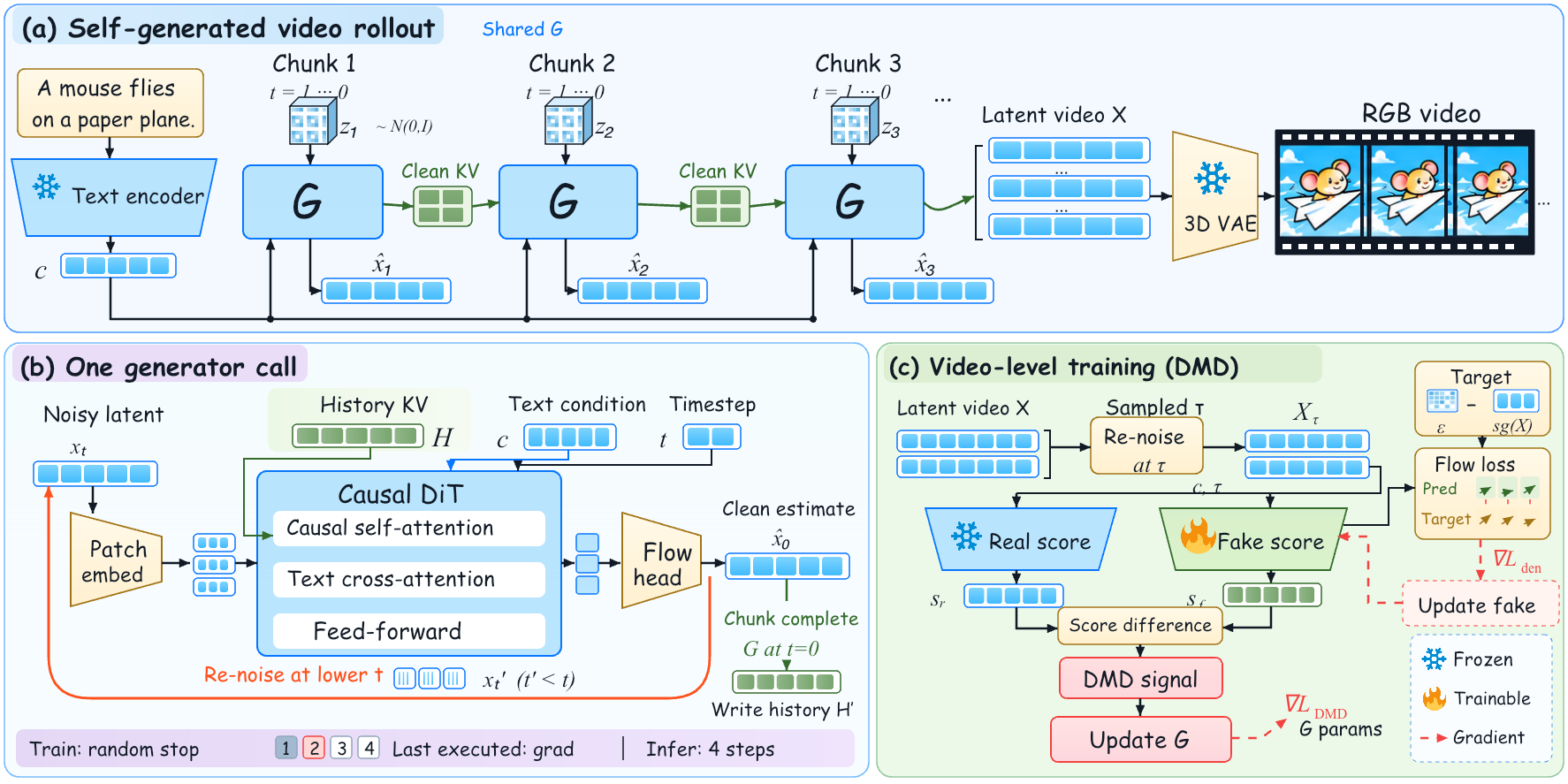

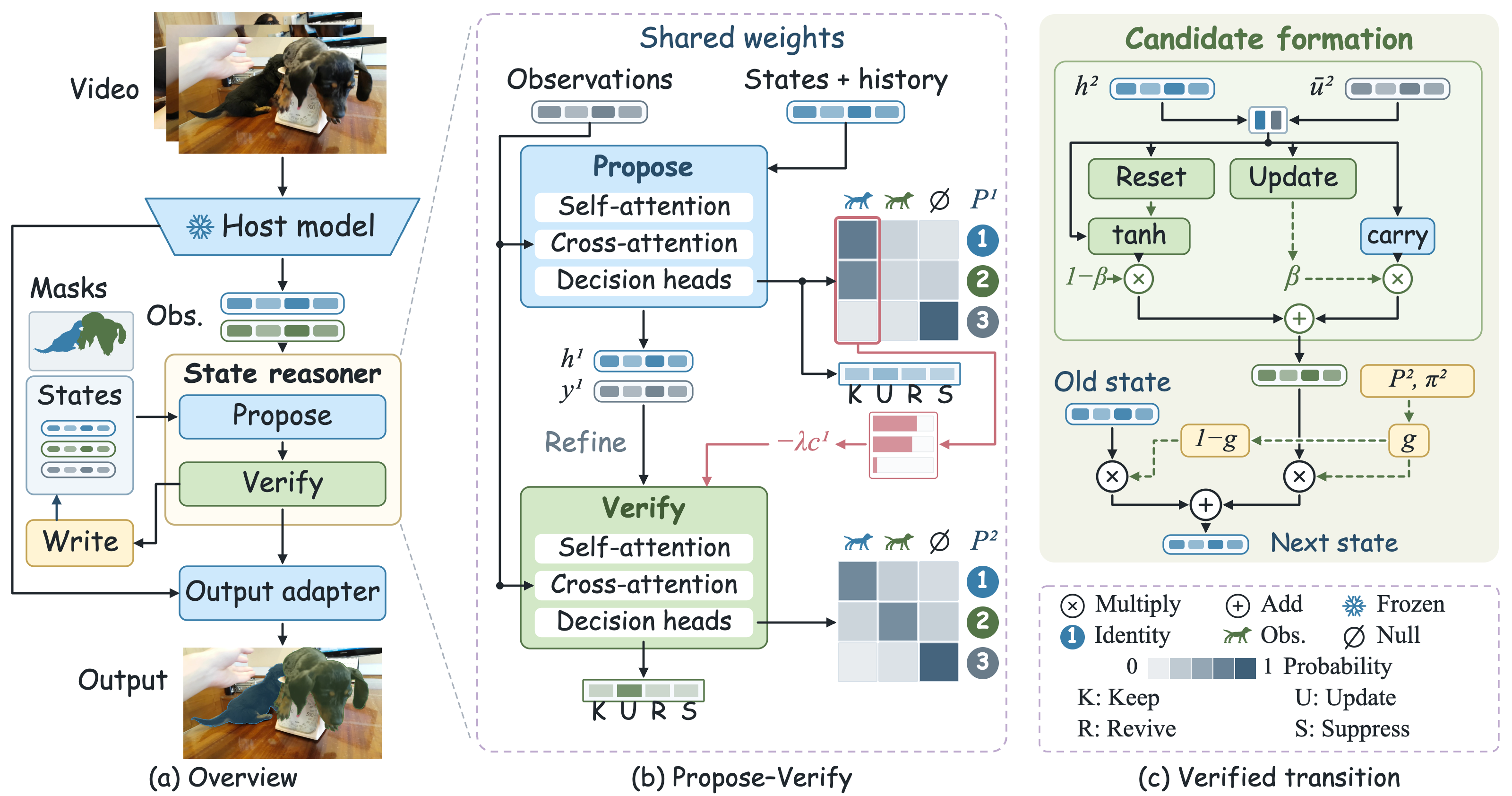

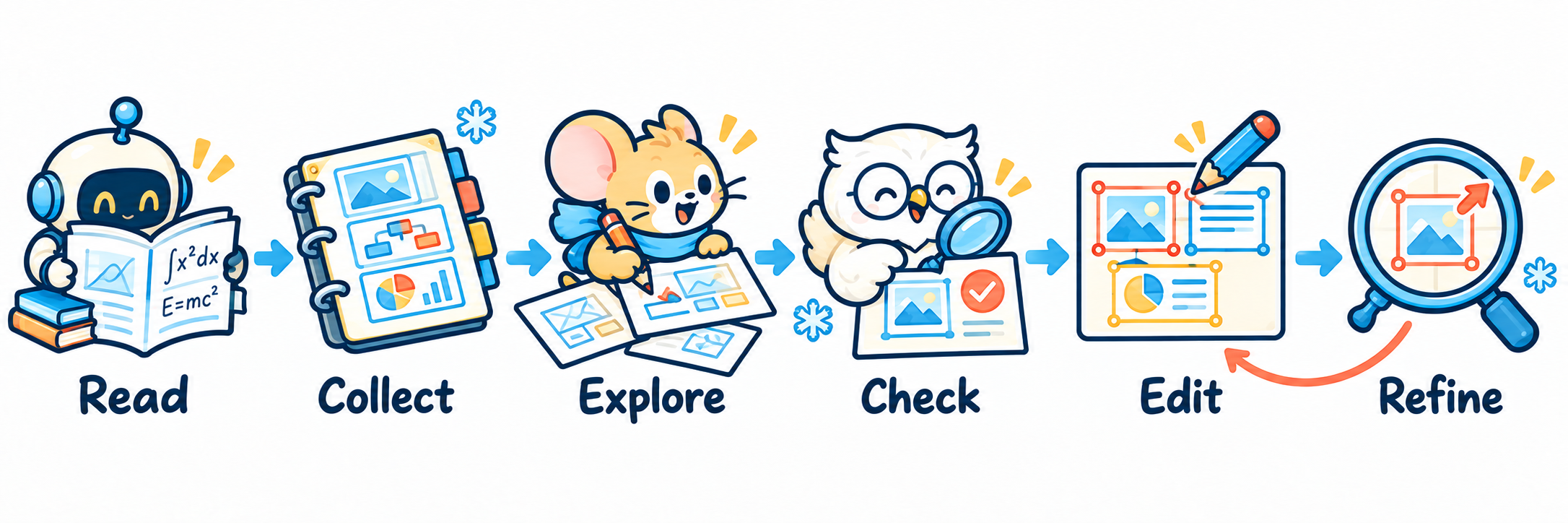

不用一上来就写很长的绘图提示词。给 Astra 看论文，告诉它“我想画从输入到输出的方法图”，再放几张你真正喜欢的参考：这张的配色、那张的布局、另一张的图例。
素材库不只是最后拿来贴几个图标，也是在生图之前帮它理解：你说的好看，到底是哪一种好看。 Comic、Roman，或者更简洁的风格，都可以有，不必每张图一个模样。
方向满意以后，让它做成可编辑 PPT，把科学关系、箭头、文字和布局一起检查。最后还要缩到论文里的实际大小看一遍——细看精致，不代表整张看着舒服，这个我们踩过坑。
已经有可编辑版本的小改动，就直接改，不用每次重新生图。
“这里的线太挤了。”“这个图例换一下。”“把右上角的 p₁ 往下移一点，其他别动。”
不用为了一个小地方推倒整张图。能选中 PPT 对象的时候就直接选中批注，也可以截图圈出来。下面是只移动一个标签的例子：
这是修改前后的局部放大对比，不是操作截图。两份 PPT 也放在这里：
这个例子里，第一页没动，第二页只移了标签，其他对象保持原样。
选中批注需要当前软件支持；用截图时，让 Astra 确认改的是哪个对象。它不会在后台自动读取你在 PowerPoint 里选了什么。如果你手动改过 PPT，也把最新文件给它，别让它接着改旧版。
可以直接把下面这段发给它，换上你的论文和素材路径：
把 https://github.com/IamJerryXu/AstraDraw git 到本地，
按里面的工作流帮我画一张图。
我的论文 / 方法在：……
我的素材库 / 参考 PPT 在：……
也可以看看仓库里公开的素材。
想要一张从输入到输出的方法图，文字尽量少，方法别画错。
配色和布局参考我给的图，做成可以编辑的 PPT，带上预览。
中间不满意的地方我们再局部改，已经满意的部分别重画～画图和中间的修改都可以交给 Astra，你不用照着一串命令自己跑。素材库给它你愿意开放的本地路径就好，私人材料不用上传到 GitHub。继续上次的图时，把当前版本和修改记录一起给它。
有 token 预算，就多磨几轮～但不用每次推倒重来，越具体的局部反馈，越容易把图改到你想要的样子。
这里是供 Astra 在 Codex 里使用的工作流，不是独立绘图软件。让它检查当前环境能否生图和编辑 PPT；具体用法放在 使用文档，需要时交给它读就行。
| 想做什么 | 对应文档 |
|---|---|
| 把论文方法转成画法 | 构图与视觉叙述 |
| 用素材库提供生图先验 | 参考职责与输入准备 |
| 恢复未完成的图，按选区继续修改 | 会话与选区流程 |
| 调整具体对象并保护其他区域 | 局部编辑规则 |
| 理解源文件及可编辑元素 | 场景格式 |
| 设计网格、向量场和分布图 | 空间表达原则 |
| 核对素材来源与公开范围 | 来源和使用限制 |
最后几个小提醒：方法对不对、图好不好看，还是要一起看成品；换电脑后字体和排版可能有差异，PPT 中的连线也不保证随任意拖动自动跟随。环境说明留给需要的人。
共享 PPT 是一起积累的绘图参考，不代表其中所有素材都能任意转载或商用；原图权利归原作者，使用时请核对来源与授权。补充素材前，也请确认可以分享，不要放入未公开论文或他人的私人材料。仓库本身只放获准展示的案例，目前尚未指定整体开源许可证，第三方素材仍按各自条款使用。首页插画与字体说明。
